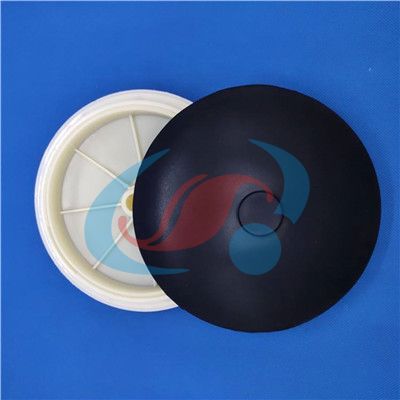

微孔膜片曝氣器裝置的曝氣池風道布置有兩種形式：管廊布置和池頂風管布置(無管廊)。通風器風管的干、支管風速取10~15 m/s，豎管和小支管的風速取4~5 m/s.風管接人曝氣池時，其頂板高度至少0.5 m。有管廊的微孔膜片曝氣器 布置方式：好氧生物池的通風管道類似于管道的設計，便于管道的維護和調節閥門的操作。

    當管道高度為0.8~1.0 m時，應注意管道底部外壁的標高要高于曝氣池內的液位標高，避免管道在水中發生水泡。風道底部坡度為0.1%，斜坡向尾端、風管、風道方向排水。終端應安裝放空管。通風管道的放空管標高應注意高于曝氣池的液位，放空位置應防止池中水倒流到管廊，對北方寒冷地區更應避免。各組通氣器上的空氣支管宜設手動閥門，便于檢修，閥門設在管道內。

    無管廊微孔膜片曝氣器 風管池頂面布置方式：如受空間或占地限制，為降低生化池高，也可不作風管管廊，將風管置于好氧池頂面，但要注意風管溫度較高，其周圍應有維護空間，現場要有相應的保護提示，且風管位置應避開維修通道。閥的安裝位置和高度應該易于操作和檢查。

　  各曝氣池組的支管管徑和風速應根據與鼓風機的距離較遠，是否環形布置以及是否設計漸減曝氣而進行調整，漸減曝氣的好氧池組后部曝氣器布置少于前部，因此風量也就不同，風速取值也不同-樣。在支管尾端的氣流速度可適當降低，通過阻力損失計算，驗證支管氣流速度取值設計的合理性，變大管徑可減小阻力，在設計時應進行管網阻力平衡調節。

　　對管路較長、風道壓力大、風機功率和風道溫度較高的管路，應在一定間隔時間內安裝波紋補償器(波紋膨脹節)或雙法蘭松套限位接頭，以補償管路熱變形、振動吸收和噪音的影響。風管道系統應有排風凝結管道，排風凝結水管道應安裝在氣支管道的末端，在標高處設置閥門，以方便操作。微孔膜片曝氣器廠家提示，風管內平面布置，盡可能保證風量和風陽比。對于并排運行的生物池曝氣多個機組，在每個機組風管起端的閥門上開設限位伸縮接頭，當對每個機組的氣量進行準確控制時(如漸減曝氣和“缺氧好氧”雙功能池)，宜設計線性流量調節閥和流量計。
